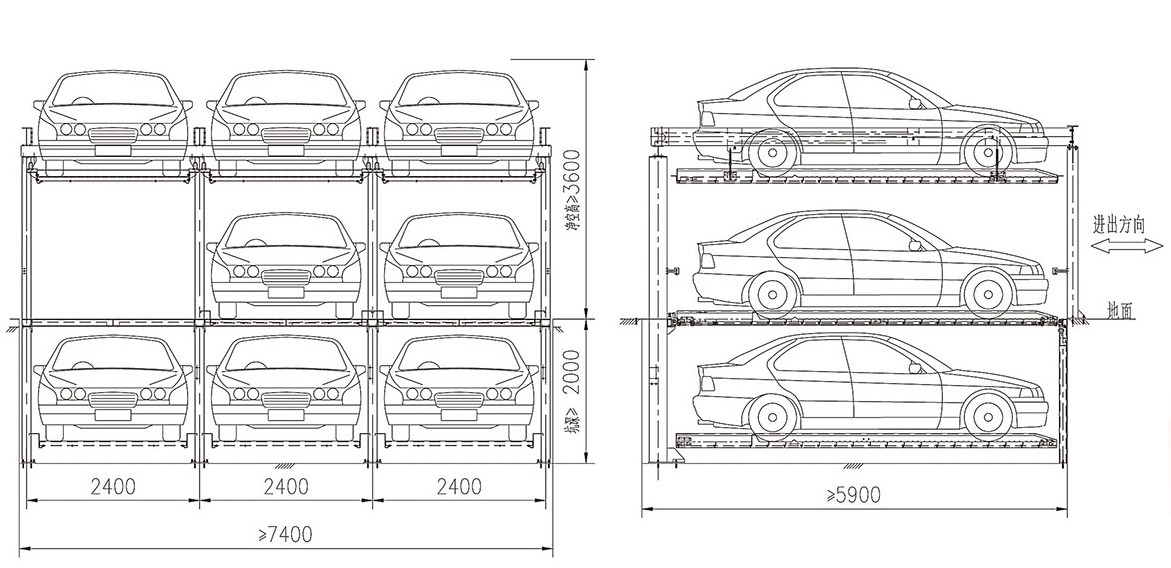

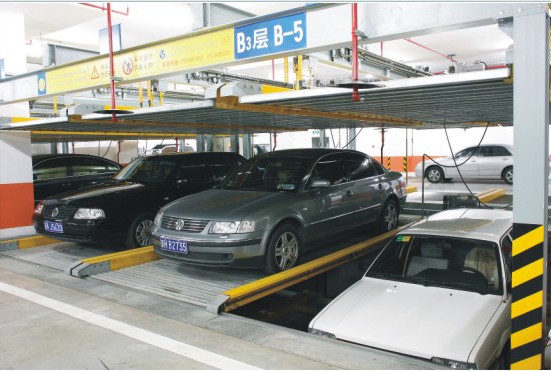

工作原理: 本设备分为上、中、下三层,其中地上两层,地下一层,为负一正二布局。中层设一空车位,作为交换车位。上、下两层车位可自行升降,中层车位可自行横移。中层车位可直接存取车辆;存取上、下层车辆时,该车位对应的中层车位横移至交换车位,该车位上、下形成一个升降通道,使该车位实现上下存取车辆的升降动作,当该车位运行到地面时,即可实现车辆存取。
设备技术特点: 节省地面,充分利用地下空间,提高汽车数量;下层车位具有防尘及防盗等功能;运行平衡,噪声低,运行速度快,存取时间短;PLC逻辑回路维修快,故障排除简单;多重安全保护,设有防坠落、防碰撞、防过载等一系列安全保护装置;利用自量下降,节约能源。 参数表 机型 | 负一正二升降横移型 | 容车尺寸(L×W×H) | 5000mm×1850mm×1750/1550mm | 容车重量 | ≤2000kg | 驱动方式 | 马达链条 | 电机 | 升降:2.2KW (3HP) 横移 :0.2KW (1/4HP) | 电源 | 三相五线 380V/50HZ | 速度 | 升降:4.2m/min 横移:8m/min | 控制 | PLC逻辑自动控制 | 操作 | 按键、IC卡操作 | 安全装置 | ●运转中警示装置 | ●防坠落装置 | ●紧急停止装置 | ●上下逾限保护装置 | ●电流过负荷保护 | ●横移逾限保护装置 | ●入口光电检测装置 | ●上下定位开关 | ●车轮挡杆 | ●断电制动装置 | ●横移定位开关 | ●安全连锁装置 | ●链条保护套 | ●超长检测 |
|
