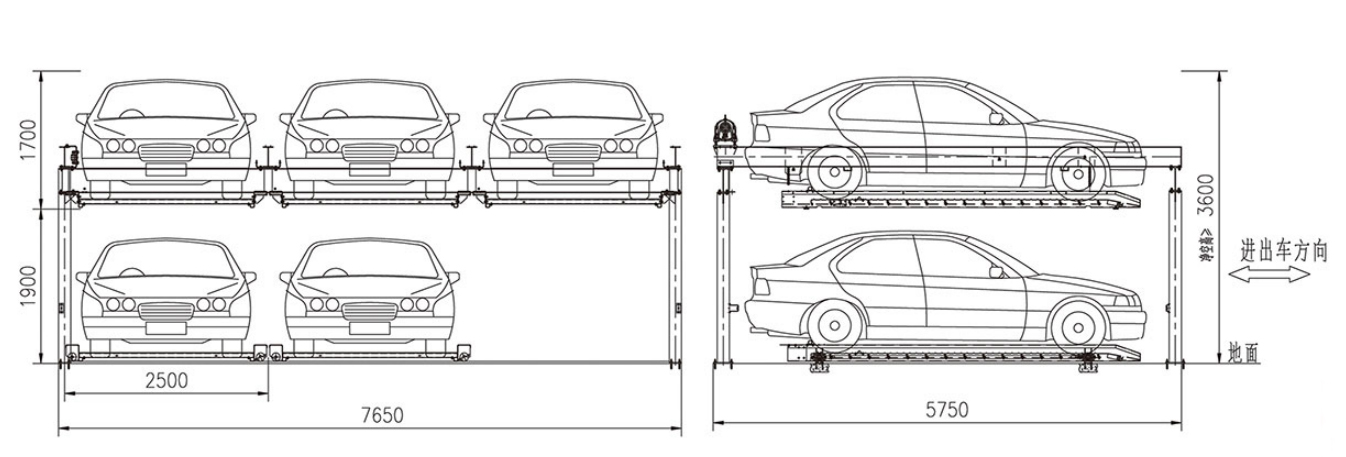

工作原理: 设备为两层多列布置,每个设备分区的一层设一个横移空位。设备通过二层载车板的升降和一层载车板的横移动作实现存取车。一层车位可以直接存取车;二层某一车位需要存取车时,一层相应载车板移动一个车位的位置,将横移空位让到将要存取车的二层载车板正下方,二层载车板降至地面实现存取车。 设备技术特点: 1. 设备占地面积小,空间利用率高,可根据用户要求合理布置列数。 2. 充分利用空间,可数倍提高停车数量。 4. 系列化、标准化设计,结构合理,多种保护装置,安全可靠。 5. 布局灵活,组合方便,可采用多种型式,形成大型停车场。 6、设备造价低、维保费用低。 7、运行平稳,噪音低,存取车方便。 8、防坠落、人车误入、车辆超长报警、断电自锁、紧急停车等全方位安全防护 9、全自动PLC控制,采用按钮、IC卡、遥控等多种控制方式,操作简单。 10. 电机链条式升降驱动系统,运行平衡可靠。 11. 操作方式自由可选择:按钮式、触屏式、刷卡式。 12. 安全系数大,系统具有以下安全装置:防坠落装置、紧急停止按钮、超限运行防止装置等。
参数表 机型 | 二层升降横移型 | 容车尺寸(L×W×H) | 5000mm×1850mm×1750/1550mm | 容车重量 | ≤2300kg | 驱动方式 | 马达链条 | 电机 | 升降:2.2KW (3HP) 横移 :0.2KW (1/4HP) | 电源 | 三相五线 380V/50HZ | 速度 | 升降:4.2m/min 横移:8m/min | 控制 | PLC逻辑自动控制 | 操作 | 按键、IC卡操作 | 安全装置 | ●运转中警示装置 | ●防坠落装置 | ●紧急停止装置 | ●上下逾限保护装置 | ●电流过负荷保护 | ●横移逾限保护装置 | ●入口光电检测装置 | ●上下定位开关 | ●车轮挡杆 | ●断电制动装置 | ●横移定位开关 | ●安全连锁装置 | ●链条保护套 | ●超长检测 |
|
